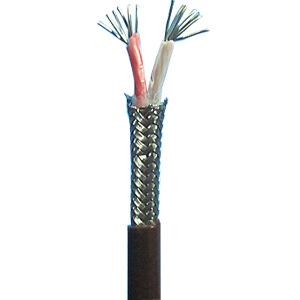

500度高溫補償導線
500度高溫補償導線適用范圍： 本產品與熱電偶相配套，適用于500℃及以下高溫工作環境中額定電壓為300/500V及以下的冶金、石油化工、電力等工礦企業及科研部門中的溫度測量和控制系統。補償導線型號、
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
500度高溫補償導線適用范圍：
本產品與熱電偶相配套，適用于500℃及以下高溫工作環境中額定電壓為300/500V及以下的冶金、石油化工、電力等工礦企業及科研部門中的溫度測量和控制系統。
補償導線型號、名稱、分度號及配套用熱電偶類型
型號 | 名稱 | 分度號 | 配套用熱電偶類型 |
KCA | 鐵－銅鎳22補償型電纜 | K | 鎳鉻－鎳硅熱電偶 |
KX | 鎳鉻10－鎳硅3延長型電纜 | ||
NC | 鐵－銅鎳18補償型電纜 | N | 鎳鉻硅－鎳硅熱電偶 |
NX | 鎳鉻14硅－鎳硅延長型導線 | ||
EX | 鎳鉻10－鎳硅45延長型導線 | E | 鎳鉻－銅鎳熱電偶 |
JX | 鐵－銅鎳45延長型導線 | J | 鐵－銅鎳熱電偶 |
2、表示方法中各代號說明及規格見表2。
項目 | 代號 | 說明 |
補償導線型號 | （見表1） | 見表1 |
允差等級 | （省略） | 普通級 |
S | 精密級 | |
規格 | 2×導體標稱截面積(mm2) | 2×(0.5~2.5) |
補償導線產品特性
補償導線型號 | 500℃時熱電動勢（μV） | ||
標稱值 | 允差 | ||
普通級 | 精密級 | ||
KCA或(or) KX | 20644 | ±160 | ±85 |
NC或(or) NX | 16748 | ±143 | ±76 |
EX | 37005 | ±303 | ±162 |
JX | 27393 | ±210 | ±112 |
