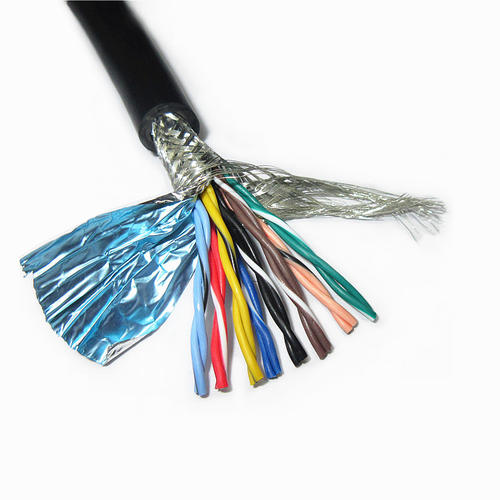

485屏蔽雙絞通信電纜
結構特性導體： 24AWG (7×32AWG) 鍍錫銅絲絞合絕緣： 發泡聚乙烯屏蔽： 鋁塑復合帶 (厚度60μm，其中鋁層厚度≥10μm)排流線： 24AWG (7×32AWG) 鍍錫銅絲絞合外護套：
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
結構特性
導體： 24AWG (7×32AWG) 鍍錫銅絲絞合
絕緣： 發泡聚乙烯
屏蔽： 鋁塑復合帶 (厚度60μm，其中鋁層厚度≥10μm)
排流線： 24AWG (7×32AWG) 鍍錫銅絲絞合
外護套： 灰色聚氯乙烯
電纜外徑： 6.3mm
電氣性能
標稱特性阻抗： 100Ω
標稱電感： 0.70μH/m
1kHz時的標稱電容 (導體-導體)： 42.65pF/m
1kHz時的標稱電容 (導體-導體&屏蔽)： 72.2pF/m
20℃時導體的直流電阻： ≤90.9Ω/km
屏蔽的標稱直流電阻 (@20℃)： 49.54Ω/km
標稱傳播速度： 78%
***大工作電壓： 300V
推薦***大工作電流： 1.8A (@25℃)
機械特性
***小彎曲半徑： 10倍電纜直徑(安裝時)
允許***大拉力： 98N
單位重量： 36.8kg/km
工作溫度： -20℃～+80℃
