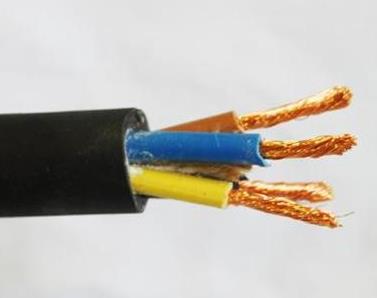

ZC-RVV多芯電源用阻燃軟電纜
產品用途：本產品主要適用于電信局（站）及其他高層建筑等電源的輸,配電系統中。產品型號,名稱適用范圍：型 號名 稱適用范圍ZC-RVV銅芯阻燃聚氯乙烯絕緣聚氯乙烯護套軟電纜(阻燃電纜)架空,管道,室內
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
產品用途：
本產品主要適用于電信局（站）及其他高層建筑等電源的輸,配電系統中。
產品型號,名稱適用范圍：
| 型 號 | 名 稱 | 適用范圍 |
| ZC-RVV | 銅芯阻燃聚氯乙烯絕緣聚氯乙烯護套軟電纜(阻燃電纜) | 架空,管道,室內,電纜溝 |
| 注：型號含義,ZC-阻燃等級； R-軟；V-聚氯乙烯絕緣；V-聚氯乙烯護套 | ||
電纜線芯基本結構：主線芯和第四,五芯的標稱截面（㎜2）規格組合：
| 主線芯 | 第四芯 |
| 6 | - |
絕緣線芯色別：
| 芯數 | 色別 | ||
| 主線芯 | 第四芯 | 第五芯 | |
| 2 | 紅,淺藍 | —— | —— |
規格：各型電纜制造規格范圍：
| 型 號 | 額定電壓/V | 芯 數 | 標稱截面/㎜2 |
| ZC-RVV | 600/1000 | 2 | 6 |
絕緣標稱厚度及70℃時較小絕緣電阻：
| 標稱截面/㎜2 | 絕緣標稱厚度/㎜ | 70℃時導體較小絕緣電阻/（MΩ?km） | 標稱截面/㎜2 | 絕緣標稱厚度/㎜ | 70℃時導體較小絕緣電阻/（MΩ?km） |
| 1.5 | 0.7 | 0.010 | 70 | 1.4 | 0.0032 |
| 2.5 | 0.8 | 0.009 | 95 | 1.6 | 0.0032 |
| 4 | 1.0 | 0.007 | 120 | 1.6 | 0.0029 |
| 6 | 1.0 | 0.006 | 150 | 1.8 | 0.0029 |
| 10 | 1.0 | 0.0056 | 185 | 2.0 | 0.0029 |
| 16 | 1.0 | 0.0046 | 240 | 2.2 | 0.0028 |
| 25 | 1.2 | 0.0044 | 300 | 2.4 | 0.0028 |
| 35 | 1.2 | 0.0038 | 400 | 2.6 | 0.0026 |
| 50 | 1.4 | 0.0037 | 500 | 2.8 | 0.0026 |
20℃時導體較大直流電阻:
| 標稱截面/㎜2 | 20℃時導體較大直流電阻/（Ω/km） | 標稱截面/㎜2 | 20℃時導體較大直流電阻/（Ω/km） |
| 1.5 | 13.3 | 70 | 0.272 |
| 2.5 | 1.98 | 95 | 0.206 |
| 4 | 4.95 | 120 | 0.161 |
| 6 | 3.30 | 150 | 0.129 |
| 10 | 1.91 | 185 | 0.106 |
| 16 | 1.21 | 240 | 0.0801 |
| 25 | 0.780 | 300 | 0.0641 |
| 35 | 0.554 | 400 | 0.0495 |
| 50 | 0.386 | 500 | 0.0391 |
1） 電纜額定工作電壓： 600/1000V.
2） 電纜導體的長期工作溫度：70℃。
3） 電纜敷設時環境溫度應不低于：0℃。
4） 電纜較小彎曲半徑：非鎧裝電纜為電纜外徑的6倍。
