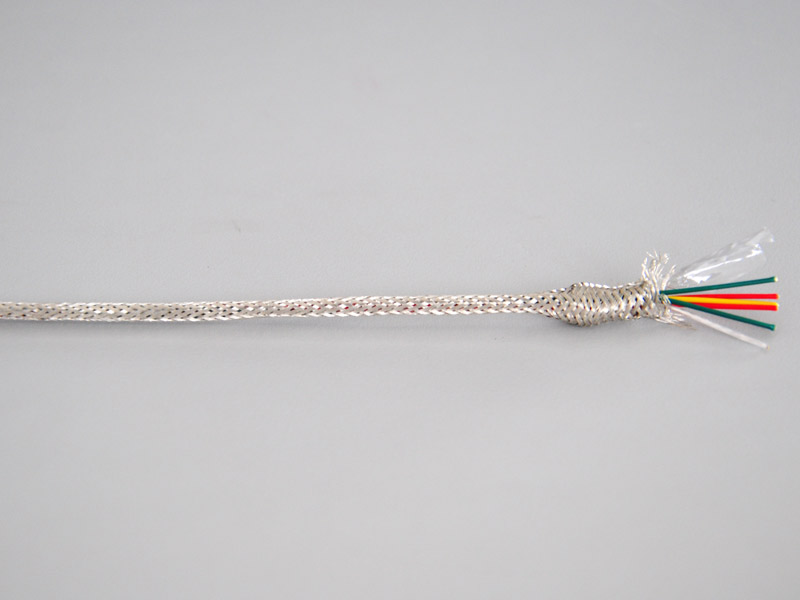

AFRPF高溫屏蔽線
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
1、額定電壓：300/500V
2、工作溫度：-60～+200℃/250℃
3、導 體：絞合鍍錫或鍍銀銅線
4、絕 緣：FEP（200℃）或PFA（250℃）鐵氟龍
5、護 套：FEP（200℃）或PFA（250℃）鐵氟龍
6、顏 色：紅/黃/蘭/白/黑/黃綠/棕/綠等
特點/用途：
具有優良的耐腐蝕性能，抗油、強酸、抗強堿、強氧化劑等；具有優良的電絕緣性能、耐高電壓、高頻損耗小、不吸潮、絕緣電阻大；具有優良的耐燃、耐老化性能、使用壽命長。
電子行業中，可用于溫度補償導線，耐低溫導線，高溫加熱導線，耐老化電線及阻燃電線；家用電器行業中，可用于空調機，微波爐，電子消毒柜，電飯堡，電子熱水瓶，電暖器，電烤箱，電炒鍋，燈具燈飾等的內部布線。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
AFPF產品技術參數（1）
芯數×截面
（mm2） 導體結構
根數/線徑（mm） 絕緣 護套 20 ℃時導體直流電阻 （ Ω /km ）
厚度 外徑 厚度 外徑
1 × 0.12 7/0.15 0.20 0.85 0.20 1.70 150
1 × 0.2 7/0.20 0.20 1.0 0.20 1.90 83.5
1 × 0.35 19/0.16 0.25 1.30 0.25 2.20 49.5
1 × 0.5 19/0.18 0.25 1.40 0.25 2.40 36.0
1 × 0.75 19/0.23 0.25 1.70 0.25 2.70 22.7
1 × 1.0 19/0.26 0.25 1.80 0.25 2.80 19.0
2 × 0.035 7/0.08 0.20 0.65 0.20 2.20 525
3 × 0.05 7/0.10 0.20 0.70 0.25 2.40 330
3 × 0.08 7/0.12 0.20 0.78 0.25 2.50 227
4 × 0.08 7/0.12 0.20 0.78 0.25 2.80 227
6 × 0.08 7/0.12 0.20 0.78 0.25 3.20 227
2 × 0.12 7/0.15 0.20 0.85 0.25 2.70 150
3 × 0.12 7/0.15 0.20 0.85 0.25 2.70 150
4 × 0.12 7/0.15 0.20 0.85 0.25 3.0 150
5 × 0.12 7/0.15 0.20 0.85 0.30 3.30 150
6 × 0.12 7/0.15 0.20 0.85 0.30 3.60 150
7 × 0.12 7/0.15 0.20 0.85 0.30 3.60 150
8 × 0.12 7/0.15 0.20 0.85 0.30 3.90 150
10 × 0.12 7/0.15 0.20 0.85 0.30 4.50 150
12 × 0.12 7/0.15 0.20 0.85 0.30 4.60 150
19 × 0.12 7/0.15 0.20 0.85 0.35 5.50 150
2 × 0.2 7/0.20 0.20 1.0 0.25 2.90 83.5
3 × 0.2 7/0.20 0.20 1.0 0.25 3.00 83.5
4 × 0.2 7/0.20 0.20 1.0 0.30 3.50 83.5
5 × 0.2 7/0.20 0.20 1.0 0.30 3.80 83.5
6 × 0.2 7/0.20 0.20 1.0 0.30 4.20 83.5
7 × 0.2 7/0.20 0.20 1.0 0.30 4.20 83.5
8 × 0.2 7/0.20 0.20 1.0 0.35 4.50 83.5
10 × 0.2 7/0.20 0.20 1.0 0.35 5.20 83.5
12 × 0.2 7/0.20 0.20 1.0 0.35 5.40 83.5
19 × 0.2 7/0.20 0.20 1.0 0.40 6.40 83.5
2 × 0.35 19/0.16 0.25 1.30 0.25 3.50 49.5
3 × 0.35 19/0.16 0.25 1.30 0.25 3.60 49.5
4 × 0.35 19/0.16 0.25 1.30 0.30 4.25 49.5
5 × 0.35 19/0.16 0.25 1.30 0.35 4.70 49.5
6 × 0.35 19/0.16 0.25 1.30 0.35 5.00 49.5
7 × 0.35 19/0.16 0.25 1.30 0.35 5.10 49.5
8 × 0.35 19/0.16 0.25 1.30 0.35 5.50 49.5
10 × 0.35 19/0.16 0.25 1.30 0.40 6.50 49.5
12 × 0.35 19/0.16 0.25 1.30 0.40 6.70 49.5
19 × 0.35 19/0.16 0.25 1.30 0.50 8.0 49.5
2 × 0.5 19/0.18 0.25 1.40 0.25 3.80 36.0
3 × 0.5 19/0.18 0.25 1.40 0.25 3.90 36.0
4 × 0.5 19/0.18 0.25 1.40 0.30 4.60 36.0
5 × 0.5 19/0.18 0.25 1.40 0.35 5.0 36.0
6 × 0.5 19/0.18 0.25 1.40 0.35 5.40 36.0
7 × 0.5 19/0.18 0.25 1.40 0.35 5.40 36.0
8 × 0.5 19/0.18 0.25 1.40 0.35 5.90 36.0
10 × 0.5 19/0.18 0.25 1.40 0.40 7.0 36.0
12 × 0.5 19/0.18 0.25 1.40 0.40 7.20 36.0
19 × 0.5 19/0.18 0.25 1.40 0.50 8.50 36.0
20 × 0.6 19/0.20 0.25 1.50 0.50 9.50 36.0
2 × 0.75 19/0.23 0.25 1.70 0.30 4.60 22.7
3 × 0.75 19/0.23 0.25 1.70 0.40 4.80 22.7
4 × 0.75 19/0.23 0.25 1.70 0.40 5.50 22.7
5 × 0.75 19/0.23 0.25 1.70 0.40 6.0 22.7
6 × 0.75 19/0.23 0.25 1.70 0.40 6.40 22.7
7 × 0.75 19/0.23 0.25 1.70 0.40 6.40 22.7
8 × 0.75 19/0.23 0.25 1.70 0.40 6.90 22.7
10 × 0.75 19/0.23 0.25 1.70 0.40 8.20 22.7
12 × 0.75 19/0.23 0.25 1.70 0.50 8.50 22.7
19 × 0.75 19/0.23 0.25 1.70 0.60 10.20 22.7
2 × 1 19/0.26 0.25 1.80 0.30 4.70 19
3 × 1 19/0.26 0.25 1.80 0.35 4.80 19
4 × 1 19/0.26 0.25 1.80 0.40 5.60 19
5 × 1 19/0.26 0.25 1.80 0.40 6.20 19
6 × 1 19/0.26 0.25 1.80 0.40 6.80 19
7 × 1 19/0.26 0.25 1.80 0.40 6.80 19
8 × 1 19/0.26 0.25 1.80 0.40 7.30 19
10 × 1 19/0.26 0.25 1.80 0.50 8.80 19
12 × 1 19/0.26 0.25 1.80 0.50 9.0 19
19 × 1 19/0.26 0.25 1.80 0.60 10.80 19
2 × 1.5 19/0.32 0.30 2.25 0.40 5.80 11.7
3 × 1.5 19/0.32 0.30 2.25 0.40 6.0 11.7
4 × 1.5 19/0.32 0.30 2.25 0.40 6.80 11.7
5 × 1.5 19/0.32 0.30 2.25 0.40 7.50 11.7
6 × 1.5 19/0.32 0.30 2.25 0.50 8.40 11.7
7 × 1.5 19/0.32 0.30 2.25 0.50 8.40 11.7
8 × .5 19/0.32 0.30 2.25 0.50 9.0 11.7
10 × 1.5 19/0.32 0.30 2.25 0.50 10.50 11.7
12 × 1.5 19/0.32 0.30 2.25 0.60 11.20 11.7
19 × 1.5 19/0.32 0.30 2.25 0.70 13.20 11.7
2 × 2.5 19/0.41 0.40 2.80 0.40 7.0 11.7
3 × 2.5 19/0.41 0.40 2.80 0.40 7.20 6.86
4 × 2.5 19/0.41 0.40 2.80 0.40 8.20 6.86
5 × 2.5 19/0.41 0.40 2.80 0.50 9.20 6.86
6 × 2.5 19/0.41 0.40 2.80 0.50 10.0 6.86
7 × 2.5 19/0.41 0.40 2.80 0.50 10.0 6.86
8 × 2.5 19/0.41 0.40 2.80 0.60 11.0 6.86
10 × 2.5 19/0.41 0.40 2.80 0.70 13.20 6.86
