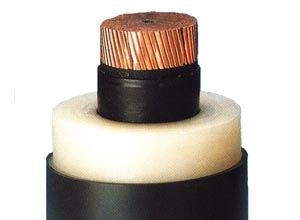

高壓交聯電力電纜YJV YJV22 YJV23 YJLV YJLV22
產品M稱：高壓交聯電力電纜產品標準： 本產品按GB1270《額定電壓35kV及以下銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按******電工委員會推薦標準IEC、英國標準、德國標準及美國標
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
產品M稱：高壓交聯電力電纜
產品標準：
本產品按GB1270《額定電壓35kV及以下銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按******電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
電纜的型號：
適用范圍：
本產品適用于工頻額定電壓3.6/kV-26/35kV辦理配電線路作配送電能之用。
使用特征：
●工頻額定電壓Uo/U為3.6/6KV-26/35KV。
●電纜導體的允許長期高工作溫度為90℃。
●短路時（長持續時間不超過5s）電纜導體的高溫度不超過250℃。
●電纜敷設時環境溫度應不低于0℃。
●電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
電纜額定電壓的選擇●電纜的額定電壓應適合于電纜系統的運行狀況，用Uo/U（Um）KV表示。
Uo--電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U--電纜設計用的導體間的額定工頻電壓；
Um--設備可承受的“高系統電壓”的大值。●三相系統用電纜的Uo值推薦如下表：
產品標準：
本產品按GB1270《額定電壓35kV及以下銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按******電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
電纜的型號：
| YJV | YJLV | YJY | YJLY |
| YJV22 | YJLV22 | YJV23 | YJLV23 |
| YJV23 | YJLV23 | YJV33 | YJLV32 |
| YJLV33 |
本產品適用于工頻額定電壓3.6/kV-26/35kV辦理配電線路作配送電能之用。
使用特征：
●工頻額定電壓Uo/U為3.6/6KV-26/35KV。
●電纜導體的允許長期高工作溫度為90℃。
●短路時（長持續時間不超過5s）電纜導體的高溫度不超過250℃。
●電纜敷設時環境溫度應不低于0℃。
●電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
電纜額定電壓的選擇●電纜的額定電壓應適合于電纜系統的運行狀況，用Uo/U（Um）KV表示。
Uo--電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U--電纜設計用的導體間的額定工頻電壓；
Um--設備可承受的“高系統電壓”的大值。●三相系統用電纜的Uo值推薦如下表：
U kv | Um kv | Uo＊kv | |
A和B類系統 | C類系統 | ||
6 | 7.2 | 3.6 | 6 |
10 | 12 | 6 | 8.7 |
15 | 17.5 | 8.7 | 12 |
20 | 24 | 12 | 18 |
30 | 36 | 18 | - |
35 | 40.5 | 21 | 26 |
A類系統--該類系統任何一相導體與地或接地導體接觸時，能在1min內與系統分離；
B類系統--該類系統***包括單相接地故障短時運行的條件，接地故障時間應不超過1h，但在任何情況下，長不超過8h，每年接地故障總持續時間不超過125h；
C類系統--不屬于A類，B類的系統。
號 | 芯數 Nomber of cores | 額定電壓 Rated Voltage kV | ||||||
3.6/6 | 6/6 6/10 | 8.7/10 8.7/15 | 12/20 | 18/20 18/30 | 21/35 | 26/35 | ||
導體標稱截面 Nominal cross-section of conductor mm2 | ||||||||
YJV YJLV YJY YJLY | 1 | 25-800 | 25-800 | 25-800 | 35-800 | 50-630 | 50-630 | 50-630 |
3 | 25-630 | 25-630 | 25-500 | 35-500 | 50-400 | 50-400 | 50-400 | |
YJV22 YJLV22 YJV23 YJLV23 | 1 | 25-800 | 25-800 | 25-800 | 35-800 | 50-630 | 50-630 | 50-630 |
3 | 25-630 | 25-630 | 25-500 | 35-500 | 50-400 | 50-400 | 50-400 | |
YJV32 YJLV32 YJV33 YJLV33 | 1 | 25-800 | 25-800 | 25-800 | 35-800 | 50-630 | 50-630 | 50-630 |
3 | 25-630 | 25-630 | 25-400 | 35-400 | 50-240 | 50-185 | 50-150 | |
