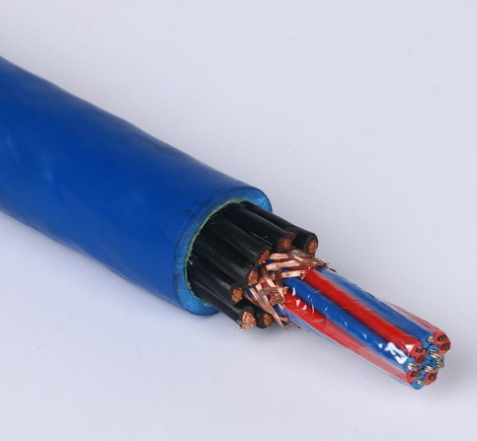

本安補償導線ZR-IA-KX-GSVPVP-2*1.5
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
本安補償導線ZR-IA-KX-GSVPVP-2*1.5產品特點及用途：本安補償導線ZR-IA-KX-GSVPVP-2*1.5是由多對本質**防爆測溫系統用補償導線組合而成的電纜，除具有其他補償電纜的性能外還具有防爆**性能。適用于有爆炸危險的環境及防爆**性能要求較高的的場合延伸防爆熱電偶冷端于防爆測溫儀表相連接構成本質**防爆測溫系統。
產品執行標準 ：GB/T4989-94(等效采用IEC584-3標準)。
本安補償導線ZR-IA-KX-GSVPVP-2*1.5使用特性
1.長期使用溫度：耐熱級為180℃ ；普通級為70℃和105℃。
2.*低環境溫度： 氟塑料絕緣阻燃聚氯乙稀護套：固定敷設為-40℃，非固定敷設為-15℃ 氟塑料絕緣硅橡膠或氟塑料護套：固定敷設為-60℃，非固定敷設為-12℃
3.電纜安裝敷設溫度：阻燃聚氯乙稀護套不低于0℃，硅橡膠或氟塑料護套不抵于-60℃。
4.允許彎曲半徑：銅帶繞包屏蔽電纜不低于電纜外徑的12倍，其余電纜不低于電纜外徑的6倍。
本安補償導線ZR-IA-KX-GSVPVP-2*1.5主要技術指標
性能項目 | 單位 | 指標 |
工作電容（1kHz） | pF/m | ≤80 |
電容不平衡（1kHz） | pF/m | ≤1 |
分布電感 | μH/m | ≤0.6 |
靜電感應電壓（靜電電壓20kV） | V | ≤1 |
電磁干擾感應電壓（干擾磁場400A/m） | mV | ≤5 |
補償電纜型號及名稱
產品型號 | 產品名稱 |
ZR-IA-KX-GSVPVP | 阻燃聚氯乙稀絕緣及護套精密級單股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償電纜 |
ZR-IA-KX-GSVPVRP | 阻燃聚氯乙稀絕緣及護套精密級多股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償電纜 |
ZR-IA-KX-GSVPLVPL | 阻燃聚氯乙稀絕緣及護套精密級單股導體鋁塑復合帶繞包分屏、總屏，K分度號熱電偶用本安補償電纜 |
ZR- IA-KX-GSVPLVRPL | 阻燃聚氯乙稀絕緣及護套精密級多股導體鋁塑復合帶繞包分屏、總屏，K分度號熱電偶用本安補償電纜 |
ZR- IA-KX-GSVP2VP2 | 阻燃聚氯乙稀絕緣及護套精密級單股導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用本安補償電纜 |
ZR- IA-KX-GSVP2VRP2 | 阻燃聚氯乙稀絕緣及護套精密級單股導體銅塑復合帶繞包分屏及總屏，K分度號熱電偶用本安補償電纜 |
ZR- IA-ia-KX-GSFPVP | 氟塑料絕緣阻燃聚氯乙稀護套精密級單股導體銅絲編織分屏及總屏，K分度號熱電偶用本安補償電纜 |
ZR- IA-KX-GSFPVRP | 氟塑料絕緣阻燃聚氯乙稀護套精密級多股導體銅絲編織分屏及總屏，K分度號熱電偶用本安補償電纜 |
ZR- IA-KX-GSFPLVPL | 氟塑料絕緣阻燃聚氯乙稀護套精密級單股導體鋁塑復合帶繞包分屏及總屏，K分度號熱電偶用本安補償電纜 |
ZR- IA-KX-GSFPLVRPL | 氟塑料絕緣阻燃聚氯乙稀護套精密級多股導體鋁塑復合帶繞包分屏及總屏，K分度號熱電偶用本安補償電纜 |
ZR- IA-KX-GSFP2VP2 | 氟塑料絕緣阻燃聚氯乙稀護套精密級單股導體鋁塑復合帶繞包分屏及總屏，K分度號熱電偶用本安補償電纜 |
ZR- IA-KX-GSFP2VRP2 | 氟塑料絕緣阻燃聚氯乙稀護套精密級單股導體鋁塑復合帶繞包分屏及總屏，K分度號熱電偶用本安補償電纜 |
IA-KX-HSFPGP | 氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織分屏及總屏，K分度號熱電偶用本安補償電纜 |
IA-KXHSFPGRP | 氟塑料絕緣硅橡膠護套精密級多股導體銅絲編織分屏及總屏，K分度號熱電偶用本安補償電纜 |
IA-KX-HSFPFP | 氟塑料絕緣及護套精密級單股導體銅絲編織分屏及總屏，K分度號熱電偶用本安補償電纜 |
IA-KX-HSFPFRP | 氟塑料絕緣及護套精密級多股導體銅絲編織分屏及總屏，K分度號熱電偶用本安補償電纜 |
注：上述型號***列出KX，其它型號SC、NC、NX、KC、ZX、JX、TX只需改變型號的**項。
