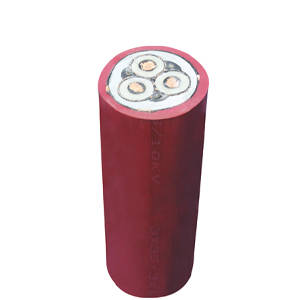

3.6/6kV?及以下煤礦用移動阻燃屏蔽軟電纜
3.6/6KV屏蔽型橡套軟電纜（MT818.7-1999）用途：本產品為礦用橡套軟電纜系列產品之一，適用于額定電壓J地面移動式礦山機械設備作電源連接線使用條件：電纜導體的長期允許工作溫度為90℃電纜規
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
| 3.6/6KV屏蔽型橡套軟電纜（MT818.7-1999） | ||
| 用途：本產品為礦用橡套軟電纜系列產品之一，適用于額定電壓J地面移動式礦山機械設備作電源連接線 | ||
| 使用條件：電纜導體的長期允許工作溫度為90℃ | ||
| 電纜規格、M稱 | ||
型號 | M稱 | 主要用途 |
MYP-3.6/6 | 礦用移動屏蔽套軟電纜 | 額定電壓為3.6/6KV移動式地面礦同機械電源的連接,環境溫度下限為-20℃ |
MYPT-3.6/6 | 礦用移動金屬屏蔽套軟電纜 | |
MYPD-3.6/6 | 礦用移動屏蔽套軟電纜 | 額定電壓為3.6/6KV移動式地面礦同機械電源的連接,環境溫度下限為-40℃ |
MYPTD-3.6/6 | 礦用移動金屬屏蔽套軟電纜 | |
| 電纜規格、尺寸 | |||||||
芯數×導體標稱截面（mm2） | 護套標稱厚度(mm) | UYP-3.6/6、UYPD-3.6/6型電纜外徑（mm） | |||||
動力線芯絕緣 | |||||||
動力線芯 | 地線芯 | 標稱厚度(mm) | 小值 | 大值 | |||
3×16 | 1×16 | 4 | 5.5 | 51.3 | 57.3 | ||
3×25 | 1×16 | 4 | 5.5 | 53.9 | 59.9 | ||
3×35 | 1×16 | 4 | 5.5 | 57 | 63 | ||
3×50 | 1×25 | 4 | 5.5 | 60.8 | 66.8 | ||
芯數×導體標稱截面（mm2） | 護套標稱厚度(mm) | UYP-3.6/6、UYPD-3.6/6型電纜外徑（mm） | |||||
動力線芯J | |||||||
動力線芯 | 地線芯 | 緣標稱厚度(mm) | 小值 | 大值 | |||
3×16 | 1×16/3 | 4 | 5.5 | 51.8 | 57.8 | ||
3×25 | 1×16/3 | 4 | 5.5 | 54.8 | 60.8 | ||
3×35 | 1×16/3 | 4 | 5.5 | 58.3 | 64.3 | ||
3×50 | 1×25/3 | 4 | 5.5 | 61.4 | 67.7 | ||
| 技術性能 | |||
| 1、電纜的動力線芯絕緣電阻值 | |||
動力線芯標稱截面（mm2） | 20℃時絕緣電阻小值（MΩ·km） | ||
16 | 750 | ||
25 | 650 | ||
35 | 550 | ||
50 | 500 | ||
| 2、絕緣采用乙丙橡膠為基料的絕緣膠料，抗張強度不小于6.5MPa。 | |||
| 3、電費的其它電氣性能和絕緣及護套力學性能按GB3048、GB2951規定。 |
